汽车总装-汽车轮胎装配中使用的伺服拧紧轴工具方案

日本DDK伺服拧紧轴在汽车轮胎紧固的应用


在汽车轮胎装配领域,伺服拧紧轴工具是一种借助伺服电机来精准控制扭矩和旋转角度的先进拧紧工具,它在保障轮胎装配质量、提升生产效率以及实现智能化生产方面发挥着关键作用,下面将从核心特点、工作原理、主要功能、应用场景、优势以及发展趋势等方面进行详细介绍。

一、核心特点

  1. 高精度控制

    • DDK伺服拧紧轴能够对扭矩(精度通常在±3%以内)和旋转角度进行精确控制,从而确保每个轮胎螺栓的拧紧力均匀一致,有效避免出现过紧或过松的情况。

    • DDK伺服拧紧轴的AFC3000软件可实时监控拧紧过程中的各项数据,比如扭矩 - 角度曲线、拧紧时间等,有助于及时发现并解决装配过程中出现的异常问题。

  2. 智能化与数字化

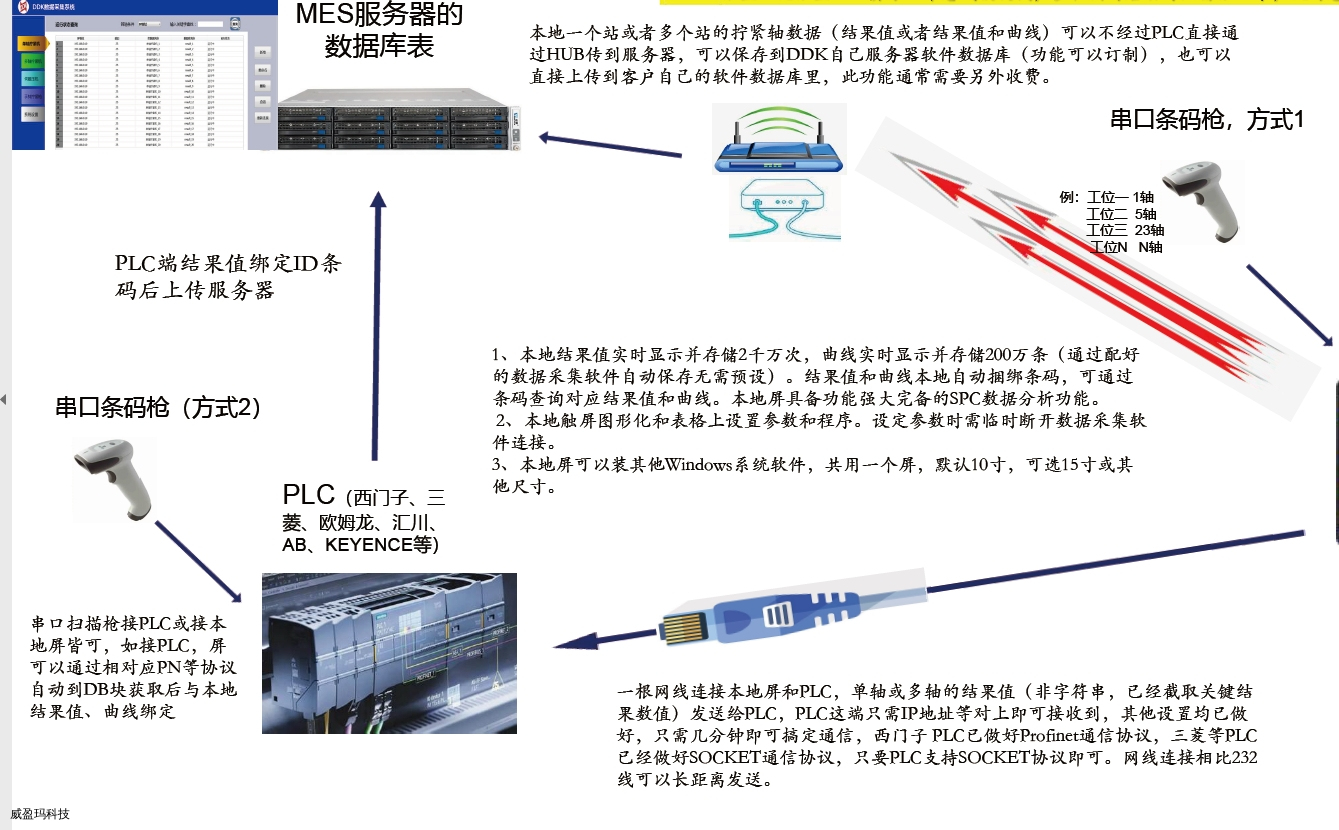

    • DDK伺服拧紧轴配有的控制器支持与工厂的智能制造系统(如 MES 系统)进行对接,能够实时上传拧紧数据,实现对装配过程的可追溯性管理。

    • DDK伺服拧紧轴的扩展单元模块具备程序存储功能,可以针对不同规格的车型和螺栓参数(如扭矩值、角度补偿值等)预先设置多种拧紧程序,方便快速切换生产任务。

  3. 柔性化生产

    • 采用模块化设计,DDK伺服拧紧轴可通过更换不同规格的套筒或夹具,能够适应多种型号轮胎螺栓的拧紧需求,非常适合多车型混线生产的场景。

    • DDKAFC3000系列的高端伺服拧紧轴还配备了力控或视觉识别系统,可自动识别螺栓位置,进一步提高装配的灵活性。

  4. 高效节能

    • DDK拧紧轴中的伺服电机具有响应速度快的特点,其拧紧效率相比传统的气动或液压工具可提升 30% 以上。

    • DDK拧紧轴采用按需供电的方式,能耗较低,符合绿色制造的理念。

二、工作原理

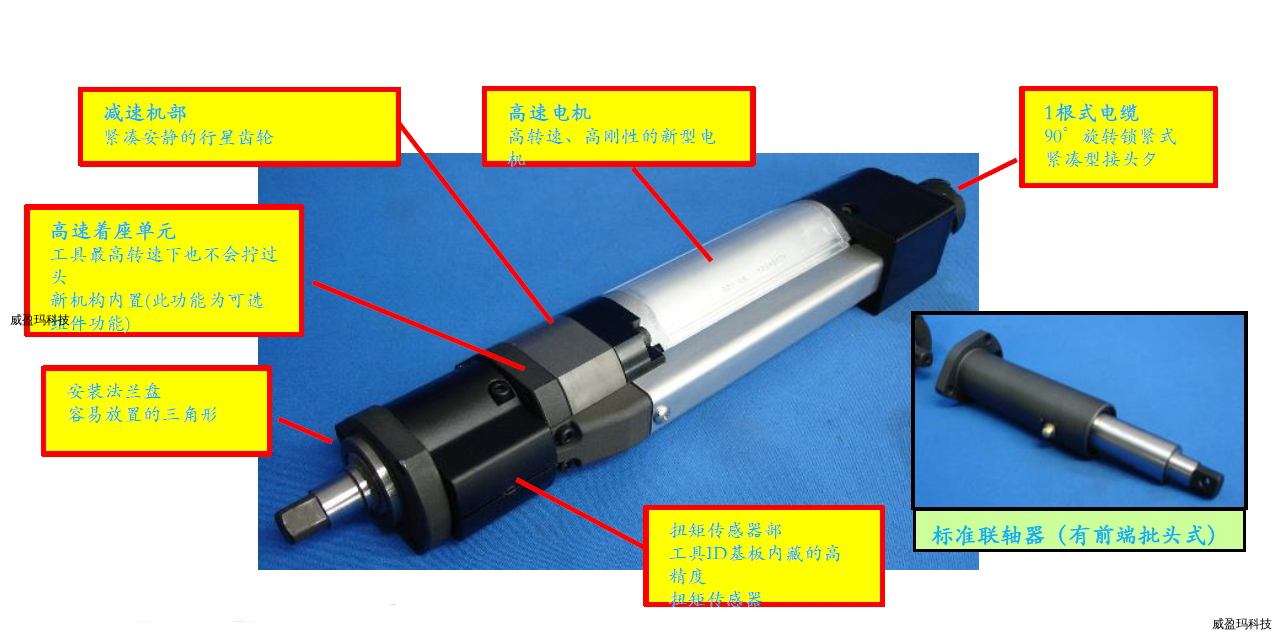

  日本DDK伺服拧紧轴的核心部件包括伺服电机、扭矩传感器、控制器和执行机构(套筒),其工作流程如下:


  1. 参数设定:操作人员通过控制器输入目标扭矩值、拧紧角度、转速等工艺参数。

  2. 自动定位:机械臂或人工将拧紧轴对准轮胎螺栓,部分设备可通过视觉系统自动识别螺栓位置。

  3. 拧紧过程

    • 伺服电机按照预设的参数驱动套筒旋转,扭矩传感器实时采集扭矩数据,并反馈给控制器。

    • 当扭矩达到设定值的 80% 左右时,系统会自动切换为低速模式,以精确控制最终扭矩和角度(采用 “扭矩 + 转角” 的拧紧策略,可有效保证螺栓的预紧力)。

  4. 数据记录与反馈:拧紧完成后,系统会自动记录扭矩、角度、时间等数据,并上传至工厂数据库,同时对拧紧结果进行合格判定(如 NG 报警提示)。

三、主要功能

  1. 精确拧紧控制:支持多种拧紧模式,如单纯扭矩控制模式、扭矩 - 角度联合控制模式、屈服点控制模式等,可满足不同螺栓连接工艺的要求。

  2. 防错与追溯

    • 具备漏拧、错拧检测功能,例如通过计数传感器检测螺栓是否全部拧紧,避免出现装配遗漏的情况。

    • 所有拧紧数据可存储至少 10 年,便于在质量追溯时查询历史装配信息。

  3. 故障诊断与维护:系统可实时监测电机温度、负载等状态参数,当出现异常时(如过载、传感器故障等),会自动停机并报警,同时提示维护人员进行检修。

  4. 多轴协同作业:在自动化生产线中,多个伺服拧紧轴可以组成拧紧工作站,通过同步控制实现对多个螺栓的同时拧紧,进一步提高生产效率(如四轮定位拧紧工位)。

四、应用场景

 DDK伺服拧紧轴主要应用于汽车制造的总装车间轮胎装配环节,具体场景包括:


  • 乘用车生产线:适用于轿车、SUV、MPV 等车型的轮胎自动化装配,尤其在高端车型的生产中应用广泛。

  • 商用车生产线:可用于卡车、客车等大型车辆的轮胎拧紧,能够满足大扭矩螺栓(如扭矩超过 1000N・m)的拧紧需求。

  • 售后维修领域:部分便携式伺服拧紧工具可用于 4S 店或维修厂,实现对轮胎螺栓的精准拆装,避免因人工操作不当导致螺栓损坏。

五、优势对比( vs 传统拧紧工具)

对比维度伺服拧紧轴传统气动 / 液压扳手
扭矩精度±3% 以内±5% - ±10%
数据追溯支持实时数据上传与存储需人工记录,追溯困难
柔性化能力多程序切换,适应多车型需手动更换工具,灵活性低
能耗低(伺服电机按需供电)高(气动工具需持续供气)
智能化集成可对接 MES 系统,实现自动化控制独立作业,难与生产线联动
维护成本电机寿命长,维护周期长气动部件易磨损,维护频繁

六、发展趋势

  1. 更高精度与可靠性:随着汽车轻量化和新能源汽车的发展,对螺栓连接的精度要求越来越高,未来伺服拧紧轴可能会引入更高分辨率的传感器和更先进的控制算法(如 AI 预测控制)。

  2. 轻量化与小型化:为了适应协作机器人或手持装配场景,伺服拧紧轴将向轻量化方向发展,同时集成更多的传感器(如加速度传感器、视觉摄像头)。

  3. 无线化与物联网(IoT):通过 5G 或 Wi-Fi 技术,实现多台拧紧轴的无线协同控制和数据实时共享,进一步提升生产线的智能化水平。

  4. 绿色制造:开发节能型伺服电机和可再生材料外壳,降低生产和使用过程中的碳排放,符合全球环保趋势。

伺服拧紧轴工具是汽车智能制造的关键装备之一,其高精度、智能化和柔性化的特点显著提升了轮胎装配的质量和效率。随着工业 4.0 的推进,这类工具将与机器人、物联网等技术深度融合,成为未来智能工厂的核心组成部分
